【产品介绍】

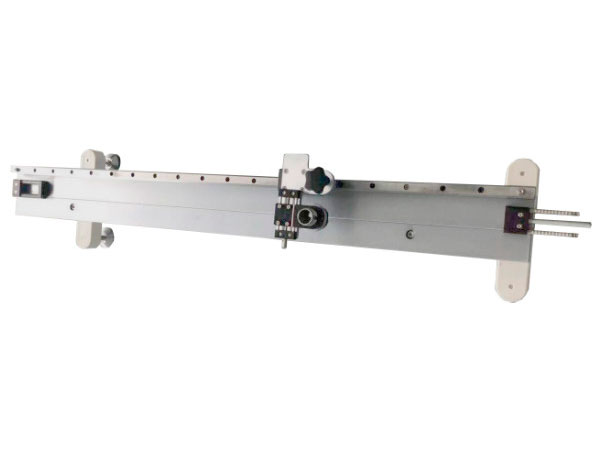

DY-GT1钢直尺检定装置(检定1米钢直尺)是根据现行JJG1-1999钢直尺检定规程设计开发。该检定装置可用于检定钢直尺;是一种带有读数放大镜和温度计的刻划金属直尺。在测绘作业中常用于检查图廓点、控制点和坐标网点间距离,在国家水准测量规范中规定作为标准尺进行检定水准标尺之用。其它专业部门亦广泛作为测量和计量直线距离及刻划等使用。
钢直尺检定装置作为中国自主知识产权的高科技、创新型二十一世纪新产品,集现代科技、加工全自动化制作工艺技术,采用激光刻制刻划线、标选读数与图型。产品具有高精度、高稳定性、高清晰度,刻线宽、刻线间距一致,差值呈线性规律曲线升降,无突跳、峰谷偶然误差值,刻线垂直标准,尺体刚度好,型变率低,平整度好,各项精度指标大幅高于2005年颁布的JJG71-2005标准,具备世界先进水平。
【主要特点】
1、三等线纹尺的刻线面不得有划痕、碰伤、锈蚀等现象。刻线应均匀,与尺边垂直且延伸到尺边,不得有断线,重线的现象。
2、在检定状态下,通过读数显微镜观察,全程刻线均应清晰。
3、三等线纹尺的标尺数码应大小适中,不得影响到刻线,且前后一致。
4、三等线纹尺的附件(温度计、放大镜)应齐全,放大镜应成像清晰且在导轨上滑动灵活。
5、刚开始检定的三等线纹尺应达到上述要求,后续检定及使用中检验的允许有不影响计量性能的外观缺陷。
6、标识对于新制的三等线纹尺,在尺背凸缘上应标明制造材料、制造厂或厂标、出厂编号;在尺盒上应标明计量器具名称及制。
7、设备使用说明书两份、产品合格证一份、装箱单一份、各部件含检定证书。
【技术参数】
A、钢直尺检测台
钢直尺检测台可检定0-1000mm钢直尺,由钢直尺检定台,钢直尺可调台组成。钢直尺检定台主要有:1弹簧;2抵块;3升降螺杆;4调整升降螺母;5紧定螺丝;6蝶形螺帽;7抵块;8对零调整螺杆;9被检尺定位板;10主台板;11可调台板;12腿架;13弹簧等组成。
B、三等金属线纹尺:
1、测量范围:0-1000mm
2、放大镜放大倍数:7x/10x
3、温度计的分度值:0.5
4、木匣尺寸:长1080mm×宽74mm×高82mm
5、全套重量:约5.5Kg
6、米尺的分度长度:1020mm
7、米尺的分度值:二斜面为1mm和0.2mm
8、米尺斜面刃边的不直度≤0.1
9、度仪器重量:3Kg
10、三等线纹尺尺寸:长1050mm×宽38mm×高63mm
DY-GT1钢直尺检定台标准配置:
1、三等标准金属线纹尺,1把,检测报告
2、表面粗糙度比较样块32块,1套,检测报告
3、一级平尺,2000*200*100mm,1支,检测报告
4、一级塞尺,17片/150mm,1把,检测报告
5、半圆盘R=250mm,1支,检测报告
6、一级直角尺,50mm*80mm,1把,检测报告
7、二级平尺,1把,检测报告
8、读数显微镜,20倍,精度0.01mm,1只,检测报告
9、钢直尺检定台,1台
10、钢直尺可调台,1台
